Cabo Modbus

Cabos Modbus

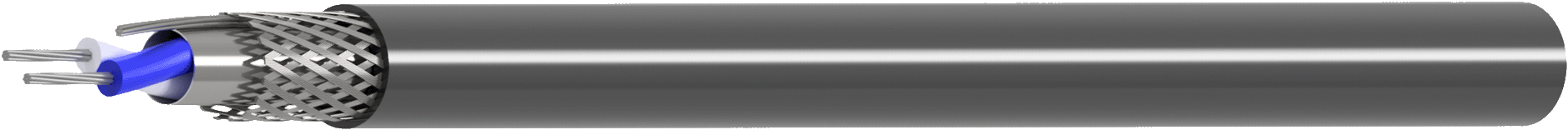

O cabo Modbus é o cabo utilizado para implementar redes Modbus na camada física RS-485 (o tipo mais comum de conexão serial para esse protocolo). Embora o próprio protocolo Modbus defina basicamente como os dados são organizados e trocados entre dispositivos, na prática ele costuma ser transportado em redes industriais usando RS-485 (half-duplex, 2 fios de dados + GND) ou, em menor escala, RS-232 (ponto a ponto). Aqui, vamos focar na configuração padrão em RS-485.



CONDUTOR:

• • Cobre eletrolítico mole, estanhando, 22AWG – 0,34mm² (classe 2) e 24 AWG (Classe 5 versão Hi-flex).

ISOLAÇÃO:

• • Polietileno Termoplástico Expanso (PEC), com exclusiva tecnologia de expansão física de baixa perda com alto controle dimensional.

BLINDAGEM:

• • Fita alumínio/ poliéster + tranças de fios de cobre estanhado + condutor dreno estanhado (22 AWG) em contato, com a face aluminizada da fita, com cobertura mínima de 65% e 85% na versão Hi-Flex .

COBERTURA:

• • Policloreto de vinila na cor Preta PVC/ ST1 (70º), Isento de Metais Pesados, Anti-Chamas e com aditivo anti-UV e PVC Preto Emborrachado na Versão Hi-flex.

GRAVAÇÃO:

• • Gravação dupla da metragem na capa externa, o que facilita o controle de estoque.

Nossos cabos garantem flexibilidade na instalação e suportam condições adversas, como exposição a altas temperaturas, umidade e substâncias químicas agressivas. Sua construção de alta qualidade permite uma conexão estável e eficiente entre os dispositivos de automação, promovendo maior eficiência operacional e redução de custos de manutenção.
Ao investir em nossos cabos, as indústrias asseguram não apenas uma comunicação confiável, mas também a integração perfeita de sistemas complexos, fundamentais para o avanço da automação e o aumento da produtividade.
