Cabo

PROFINET STANDARD TYPE A

Os cabos PROFINET STANDARD TYPE A são utilizados em sistemas de automação industrial, empregados para transmissão de dados de protocolo de comunicação PROFINET

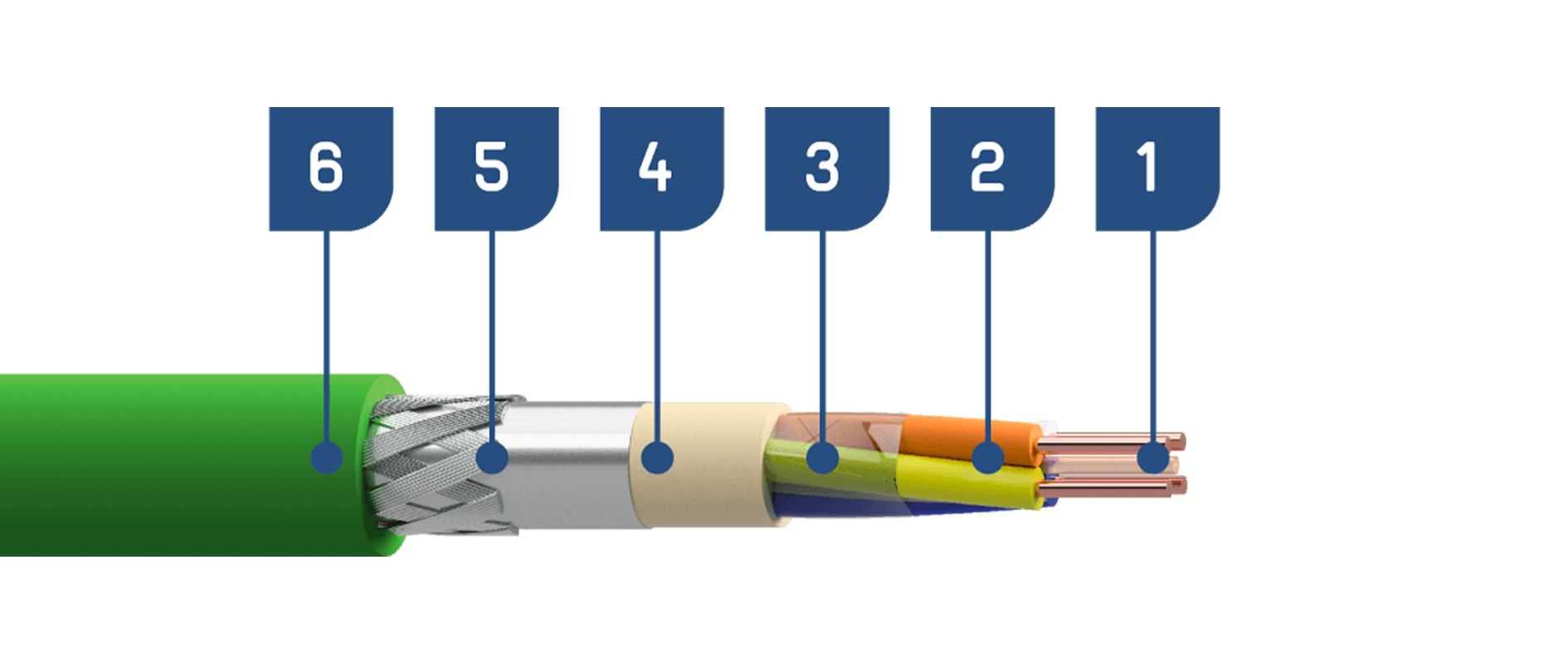

               1 - Condutor

               2 - Isolação

               3 - Elemento separador

               4 - Capa interna

               5 - Blindagem

               6 - Cobertura

Especificações Técnicas
Orçamento

Construção



Condutor
Cobre eletrolítico mole, nu, 22AWG - 0,34mm², encordoamento classe 1.

Isolação/Material
Polipropileno (PP).

Cores das Veias
Azul, laranja, amarelo e branco.

Passo de Torção do Par
Máximo 50mm.

Blindagem/Material
Fita alumínio/poliéster e tranças de fios de cobre estanhado em
contato com a face aluminizada da fita, com cobertura de 85%.

Cobertura
Policloreto de vinila PVC/ ST1 (70º) anti-UV na cor verde.

Aplicação



Os cabos Profinet Standard TYPE A são utilizados em sistemas
de automação industrial, empregados para transmissão de dados
de protocolo de comunicação Profinet.

Vantagens

• Blindagem a interferências eletromagnéticas externas.

• Flexibilidade.

• Gravação dupla da metragem na capa externa, o que facilita
o controle do

Falar com especialista

Características Elétricas

Resistência elétrica máxima dos condutores51 ohms/km
Resistência elétrica máxima da blindagem12 ohms/km
Tensão de isolação300V

Código

Descrição

29.1035Cabo de rede PROFINET STANDARD TYPE A 2x2x22AWG Cu CL1 PP 600V PVC ST1 Verde anti-UV



INFORMAÇÕES SOBRE A REDE PROFINET

O PROFINET é o padrão aberto da Ethernet Industrial do PROFIBUS & PROFINET International (PI) para automação. Ele baseia-se  na Ethernet Industrial e usa padrões TCP/IP e IT. Como o próprio nome PROFINET já indica, muitos anos de experiência com o PROFIBUS garantiram uma transição tranquila para a tecnologia de comunicação ETHERNET mundialmente estabelecida.
As funções do PROFINET são conectadas em cascata, permitindo a adaptação dele a requisitos específicos nas aplicações de automação. O PROFINET inclui:

  • Dispositivos de campo simples que controlam os I/Os diretamente na ETHERNET.
  • Dispositivos de campo inteligentes com pré-processamento, incluindo controladores.
  • Conceitos de diagnóstico multinível e em tempo real.
  • Comunicação redundante para maior disponibilidade do sistema.
  • Transmissão de dados com segurança.
  • Configuração de sistemas modulares com alto grau de reusabilidade.
  • Fácil integração e expansão dos sistemas fieldbus existentes.

Fonte: "Comunicação industrial com o PROFINET" por Manfred Popp.
