PLUGS & CONECTORES DE ÁUDIO DLK
Conector P10M
Mono
P10-001

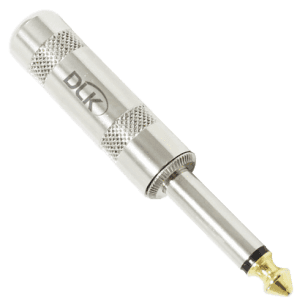

Conector P10M
Mono
P10-002
Conector P10M 90°
Mono
P10-003

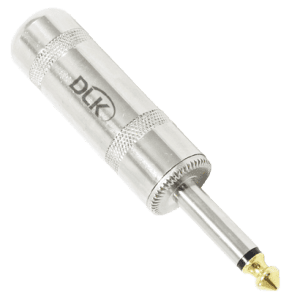

Conector P10M 17mm
Mono
P10-004

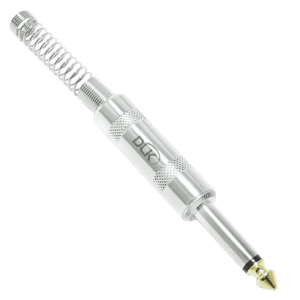

Conector P10M – mola
Mono
P10-005
Conector P10S
Stereo
P10-006

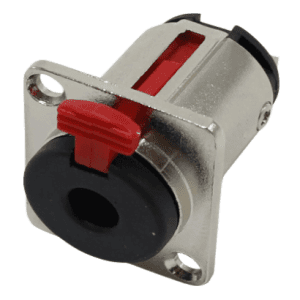

Conector P10S stereo fêmea de painel
c/ trava
P10-007

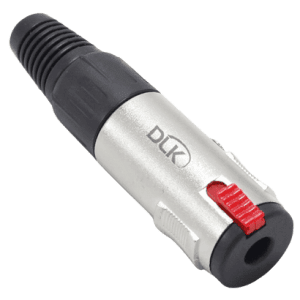

Conector P10 stereo fêmea linha p/cabo c/ trava
P10-008

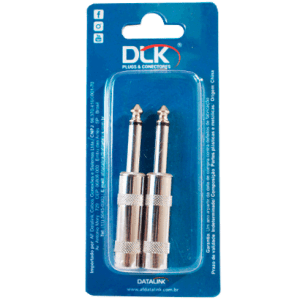

Conector Som P10 Mono (Blister com 2 conectores)
P10-010

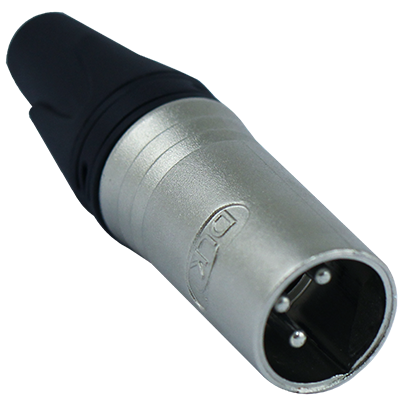

Conector XLR macho 3 polos linha
XLR-001
Conector XLR macho 3 polos preto linha
XLR-002

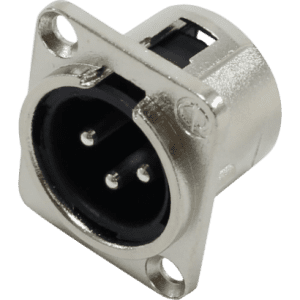

Conector XLR macho 3 polos painel
XLR-003

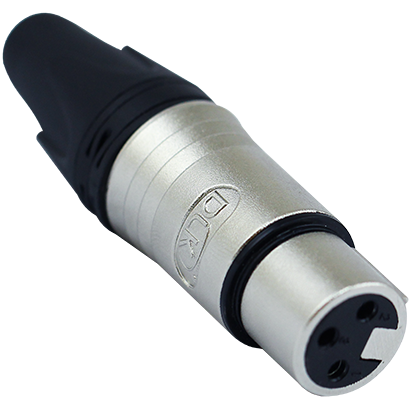

Conector XLR fêmea 3 polos linha
XLR-004

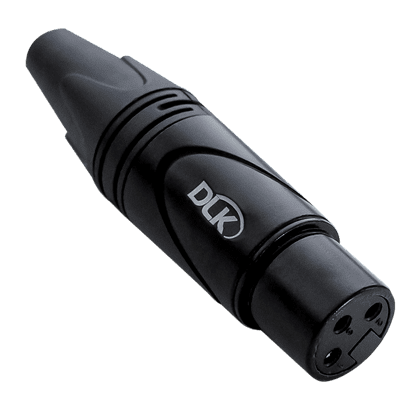

Conector XLR fêmea 3 polos preto linha
XLR-005

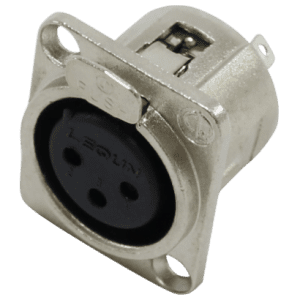

Conector XLR fêmea 3 polos painel
XLR-006

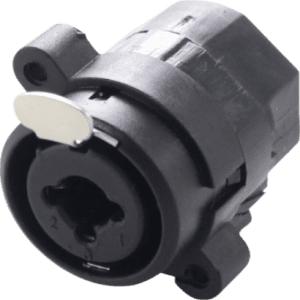

Conector Combo XLR fêmea/P10 stereo painel
XLR-007

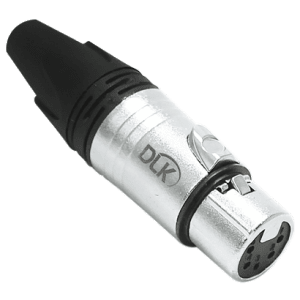

Conector XLR fêmea 5 polos linha
XLR-008
Conector XLR macho 5 polos linha
XLR-009

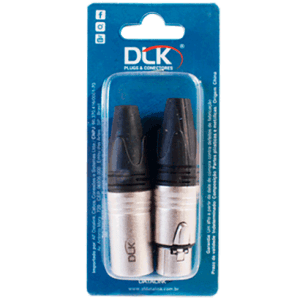

Conector Som XLR(f) / XLR(m) 3 Polos (blister com 01 peça de cada)
XLR-014

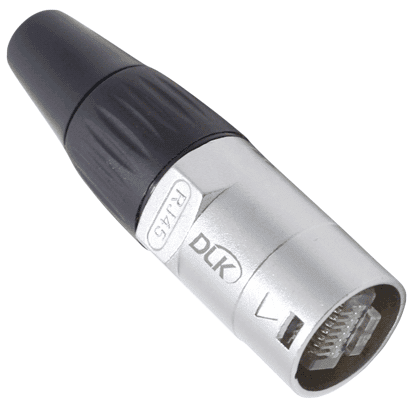

Conector DLK RJ45(m) Digital para mesa de som
RJ45-001

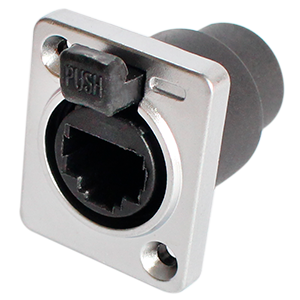

Conector 2 x RJ45 fêmea fêmea Painel
RJ45-002

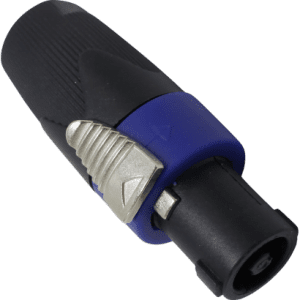

Conector SpeakOn linha
4 Polos
SPK-001
Conector SpeakOn caixa redondo 4 Polos
SPK-002

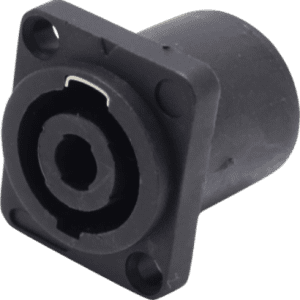

Conector SpeakOn painel Quadrado 4 Polos
SPK-003

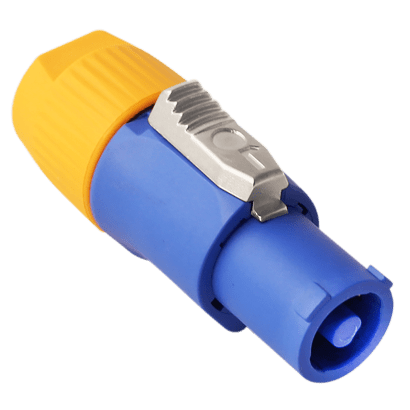

Conector PowerCon linha Azul (IN)
PCON-001

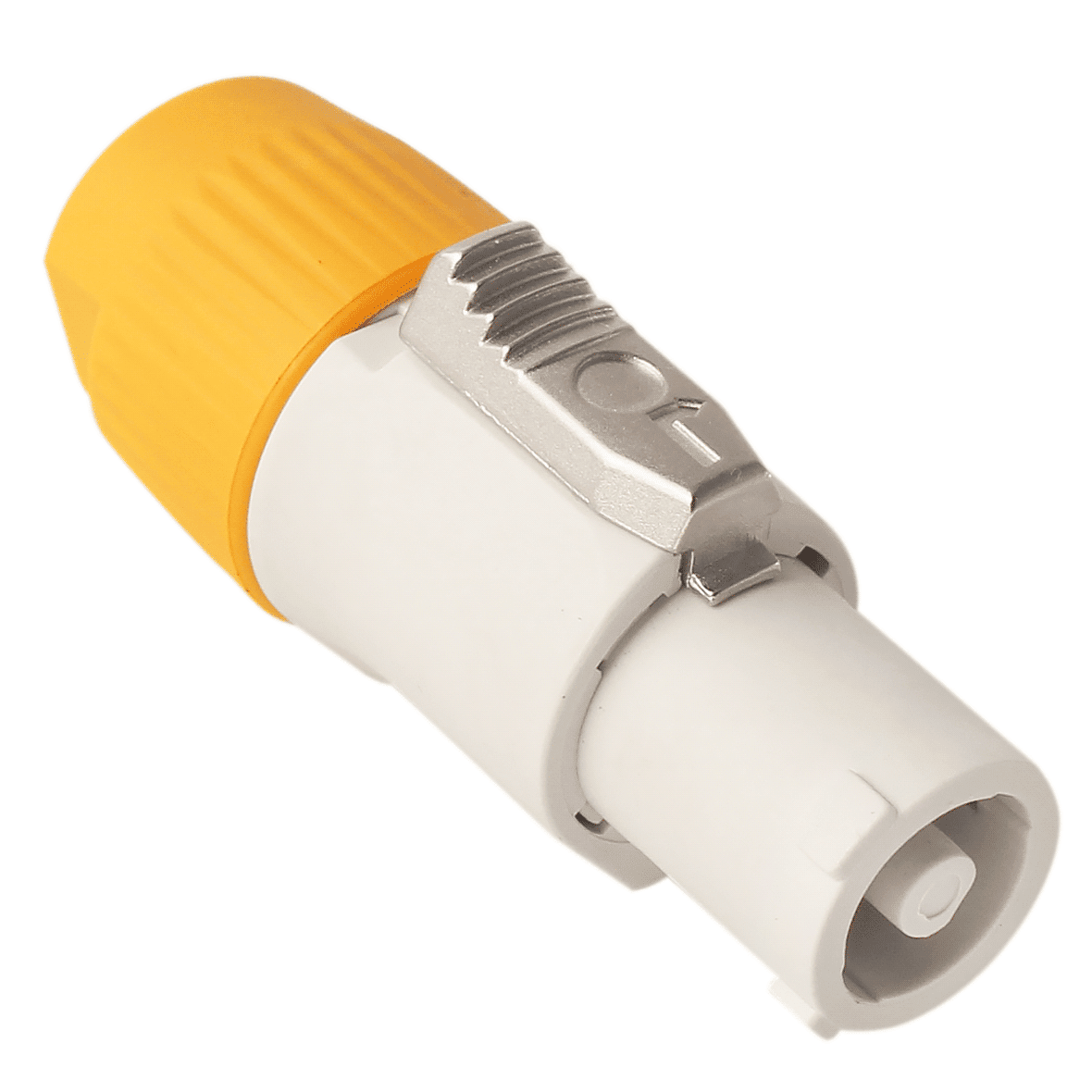

Conector PowerCon linha Branco (OUT)
PCON-002

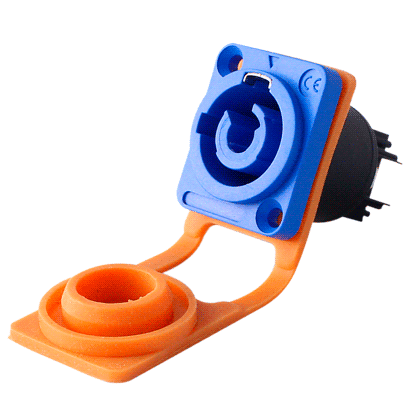

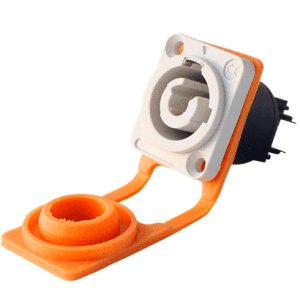

Conector PowerCon Painel Azul (IN)
PCON-003
Conector PowerCon Painel Branco (OUT)
PCON-004

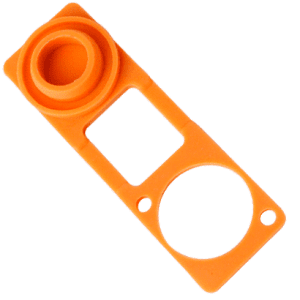

Vedação de Silicone para conector PowerCon Painel
PCON-005

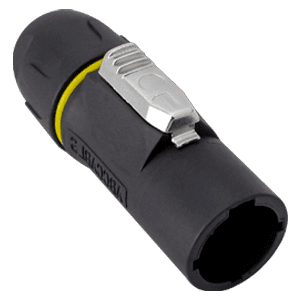

Conector PowerCon (m) em linha Preto
PCON-006

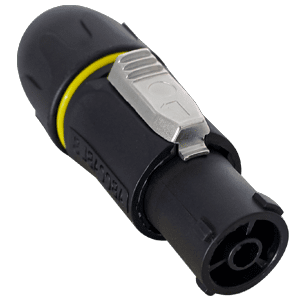

Conector PowerCon (f) em linha Preto
PCON-007

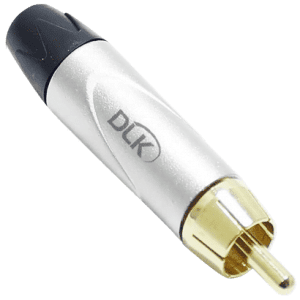

Conector RCA macho linha bucha Preta – 6mm
RCA-001

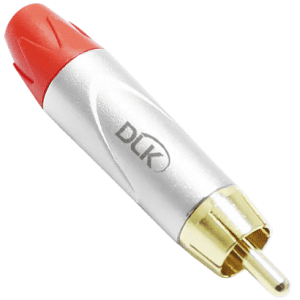

Conector RCA macho bucha vermelha – 6mm
RCA-002

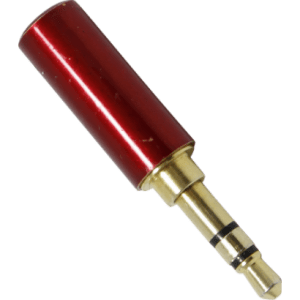

Conector P2 macho stereo para cabos de 4mm
P2-001

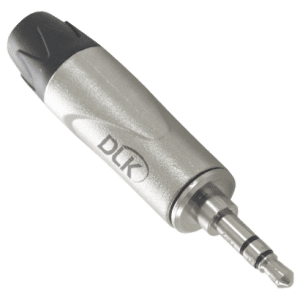

Conector P2 macho stereo 6mm capa injetada
P2-002

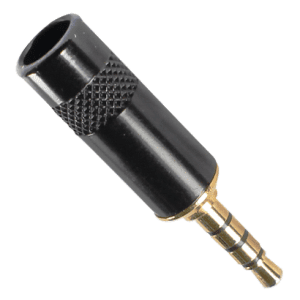

Conector Som P2 macho TRRS 4 polos
P2-003

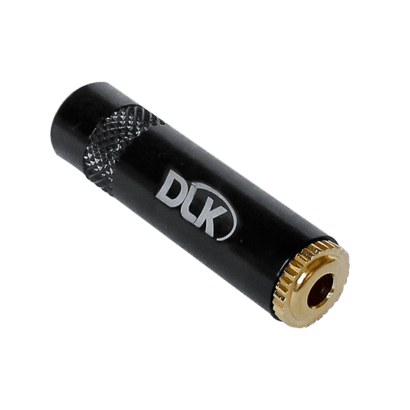

Conector Som DLK P2(f) Estéreo Ø 6 mm Capa preta
P2-004

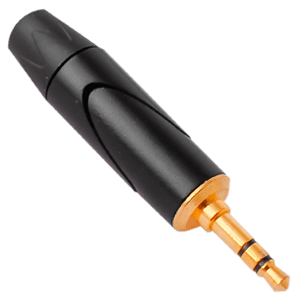

Conector DLK P2(m) Estéreo dourado Ø 6 mm Capa preta
P2-005
Conector DLK P2(m) Estéreo 90° dourado Ø 6 mm
P2-006

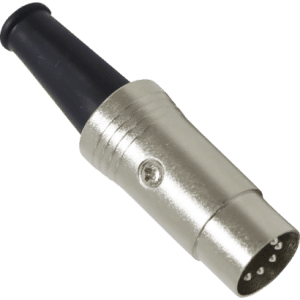

Conector DIN 5 pinos para interligação MID
DIN-001

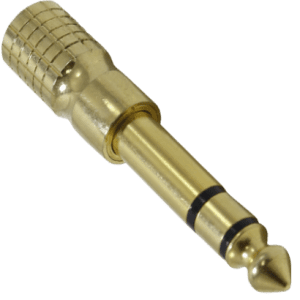

Adaptador P10 macho Stereo x P2 fêmea Stereo
AD-001

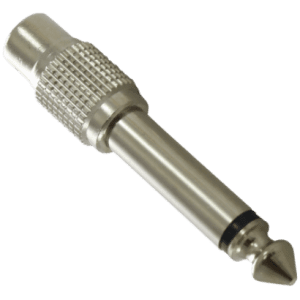

Adaptador P10 mono para RCA fêmea
AD-002
Conector para pedal de efeitos 2 x P10 mono Multidirecional
AD-003

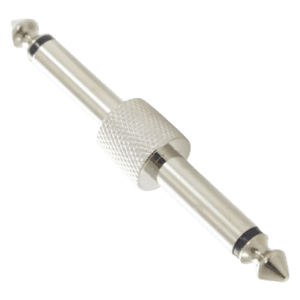

Conector Pedal P10 macho Mono x P10 macho Mono
AD-004

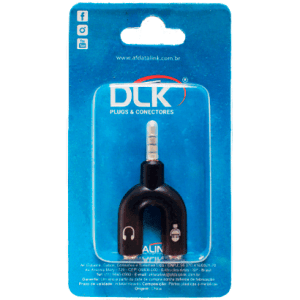

Adaptador P2 macho para 2 x P2 fêmea (Blister com 1 conector)
AD-005
Adaptador P2 fêmea para P10 macho
AD-006
Adaptador P10 fêmea para P2 macho
AD-007
ACESSÓRIOS PARA CONECTORES
CONECTORES VENDIDOS SEPARADAMENTE

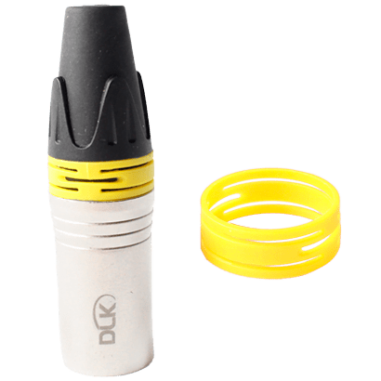

Anel ID Amarelo para conector XLR (Embalagem com 50 pç)
Anel-AM-50

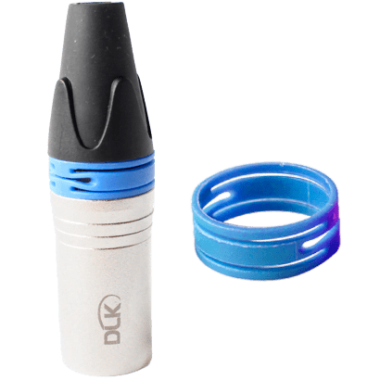

Anel ID Azul para conector XLR (Embalagem com 50 pç)
Anel-AZ-50

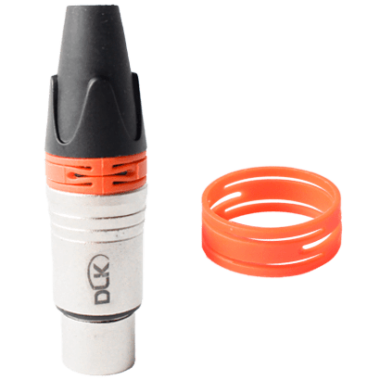

Anel ID Laranja para conector XLR (Embalagem com 50 pç)
Anel-LR-50

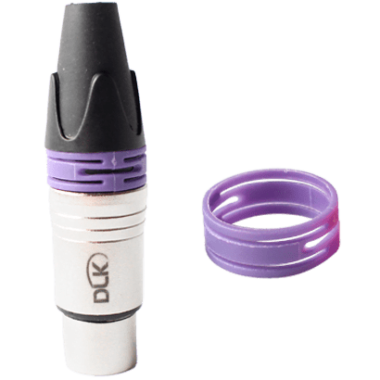

Anel ID Roxo para conector XLR (Embalagem com 50 pç)
Anel-RX-50

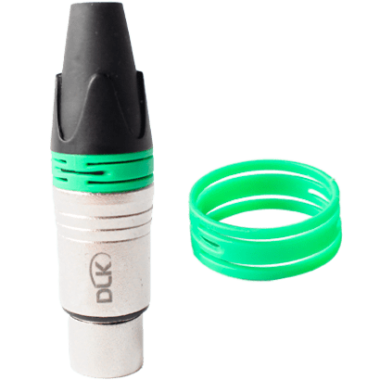

Anel ID Verde para conector XLR (Embalagem com 50 pç)
Anel-VD-50

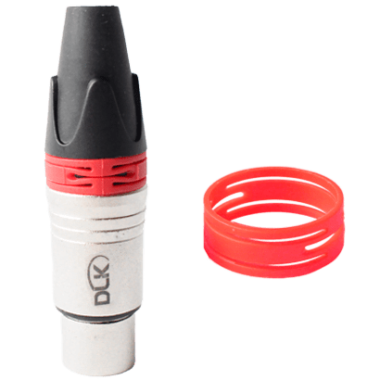

Anel ID Vermelho para conector XLR (Embalagem com 50 pç)
Anel-VM-50
Conheça outras linhas de Conectores & Plugs de áudio:
Conectores para sistemas de áudio
Conectores para sistemas de aúdio XLR ou conector Cannon.
Foram desenvolvido por James Cannon, fundador da empresa americana Cannon Electric, posteriormente adquirida pela empresa japonesa ITT.

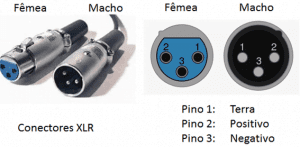

Os conectores XLR são muito usados em sistemas de áudio e iluminação de palcos. Tem desenho circular e podem ter de 3 a 7 pinos, sendo a configuração com 3 pinos a mais usual. A grande maioria das suas aplicações em áudio é para sistemas balanceados.
Conectores para sistemas de áudio tipo P

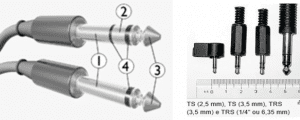

(nomenclatura brasileira) ou TS / TRS (nomenclatura internacional):
- TS: Tip-Sleeve (ponta-manga),
- TRS: Tip-Ring-Sleeve (ponta-anel-manga).
- 1: Sleeve (manga): Conecta o terra.
- 2: Ring (anel): Conecta o canal direito do áudio.
- 3: Tip (ponta): Conecta o canal esquerdo do áudio (em mono é o positivo).
- 4: Isolante.
Os tamanhos mais comuns são:
- TS ou TRS 2,5 mm (conhecido como P1 no Brasil).
- TS 3,5 mm(conhecido como P2 no Brasil).
- TRS 3,5 mm (conhecido como P3 no Brasil).
- TS 6,35 mm ou ¼” (conhecido como P10 no Brasil).
- TRS 6,35 mm ou ¼” (conhecido como P20 no Brasil).

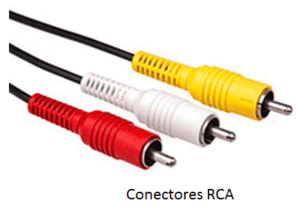

Conectores para sistemas de áudio RCA:
Foram desenvolvidos pela empresa americana “Radio Corporation of America”, que o lançou no mercado na década de 40. São amplamente usados em sistemas de áudio dos mais variados tipos e foram idealizados visando minimizar a interferência em sinais de pequena amplitude. Normalmente são usados em conjunto com cabos blindados com uma malha externa que é aterrada. A parte externa do conector macho é soldada à malha, tornando-se como que uma continuação da blindagem e evitando a ruídos no sinal.
Conectores para sistemas de áudio tipo Banana:
São conectores de um único condutor utilizado para conexões diversas em equipamentos eletrônicos.
Conectores para sistemas de áudio speakON:
speakON é marca registrada da empresa suíça Neutrik, mas outras empresas fabricam versões similares. É muito usado para conectar amplificadores a caixas acústicas e possui as seguintes vantagens:
- Permite correntes de até 30 A RMS, superior aos outros conectores usados para este fim;
- Evita trocas acidentais com outros tipos de cabos de baixa corrente usados em microfones ou instrumentos;
- Não há possibilidade de contato humano com os condutores, evitando choques elétricos;
Não permite vazamentos de ar das caixas acústicas, melhorando a performance delas.
Esperamos que este tutorial tenha esclarecido suas dúvidas sobre cabos e conectores para sistemas de áudio. Mas, caso você queira mais informações sobre algum tópico específico, a equipe técnica da Datalink terá grande satisfação em lhe ajudar.
Referências bibliográficas:
http://thehub.musiciansfriend.com/music-gear-buying-guides/audio-cable-buying-guide
https://en.wikipedia.org/wiki/XLR_connector
https://en.wikipedia.org/wiki/Phone_connector_(audio)
