CABOS COAXIAIS 75 OHMS

Aplicações dos cabos coaxiais de 75 ohms

Os cabos coaxiais de 75 ohms são especialmente indicados para a transmissão de sinais de RF (rádio frequência) em sistemas de áudio e vídeo. Algumas aplicações típicas são:

  • Estúdios de rádio e televisão (broadcasting);
  • Sistemas de segurança (CFTV);
  • Equipamentos de CATV

VANTAGENS

  • Produtos homologados pela agencia nacional de telecomunicações (ANATEL) seguindo rigorosamente os parâmetros estabelecidos em norma.
  • Gravação dupla da metragem na capa externa, que facilita o controle de estoque.
  • Nos cabos produzidos em expanso, dielétrico composto por termoplástico de alta performance para transmissão de sinal (PEC).
  • Fabricados com equipamento de ultima geração, garantindo a concentricidade entre condutores e ótimo desempenho nos resultados elétricos.
  • Atende os requisitos estabelecidos pela diretiva Rohs.

Cabo Coaxial RF75 0,4/2,5

Cabo Coaxial RF75-0,4/2,5 (CI de Cobre -Trança de cobre 85% – Capa PVC preto)

Certificado Anatel:

01150-06-02543

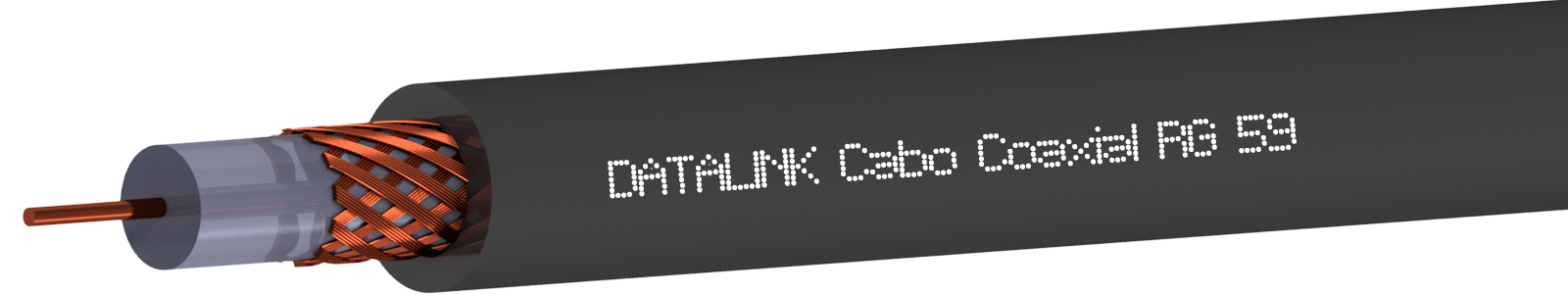

Cabo Coaxial RG 59

Cabo Coaxial RG59 (CI CCS 40% – Trança Cobre 95% – Capa PVC Preto)

Certificado Anatel:

01488-08-02543

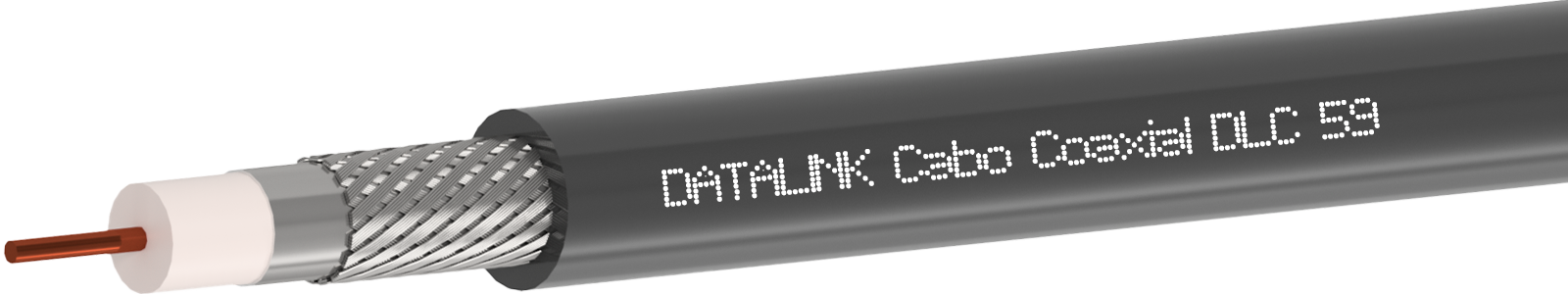

Cabo Coaxial DLC 59

Cabo Coaxial DLC59 (CI de CCS21% Cond – Trança de Cobre 60% – Capa PVC preta)

Certificado Anatel:

———————–

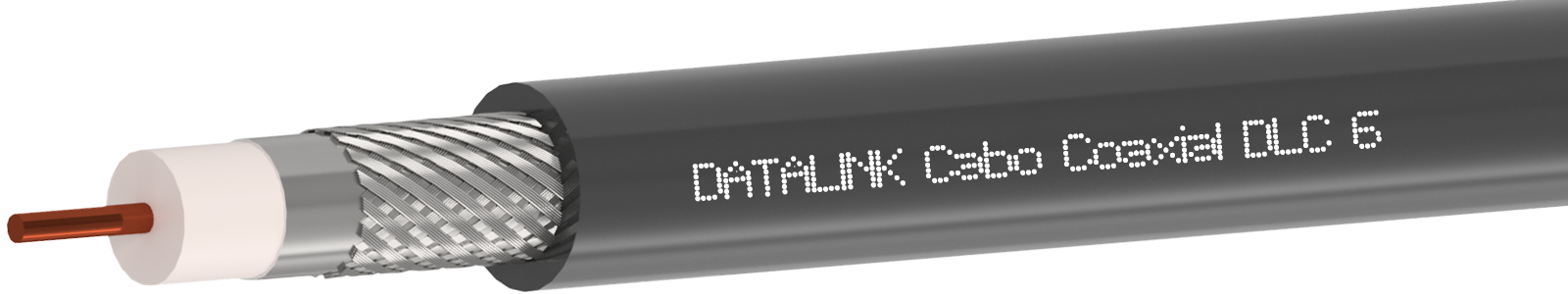

Cabo Coaxial DLC 6

Cabo Coaxial DLC6 (CI de CCS21% Cond – Trança de Cobre 60% – Capa PVC preta)

Certificado Anatel:

00280-13-02543





Cabo Coaxial DLC 6 QS DUPLO

Cabo Coaxial DLC6 (CI de CCS21% Cond – Trança de Cobre 60% – Capa PVC preta)

Certificado Anatel:

00280-13-2543

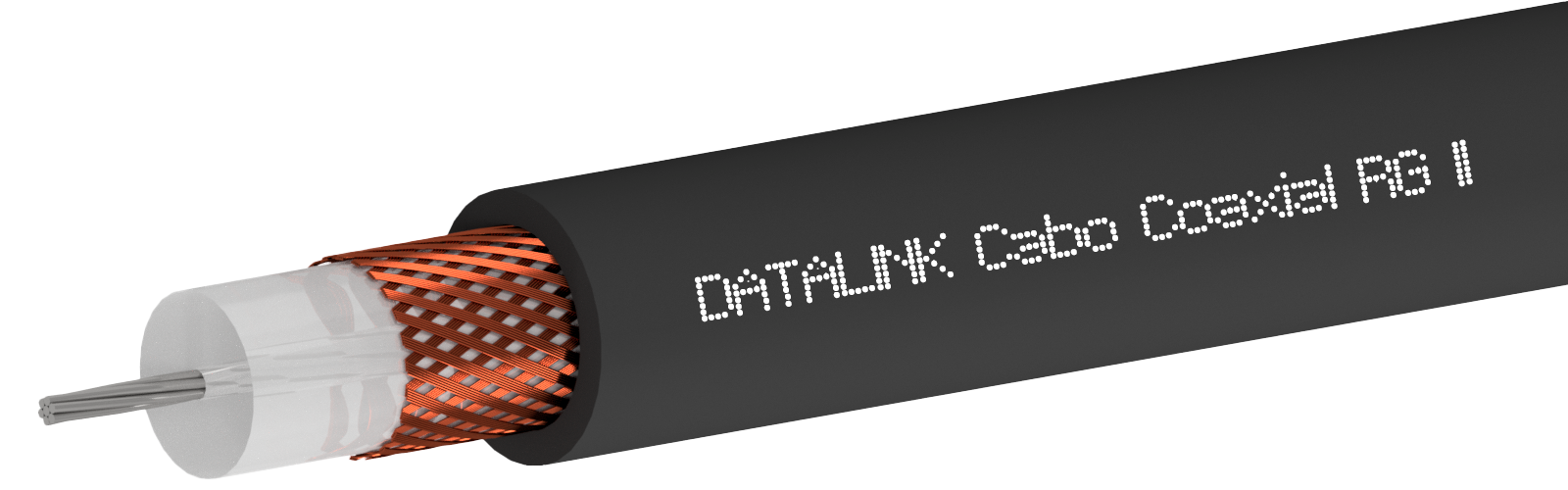

Cabo Coaxial RG 11

Cabo Coaxial RG11 (CI de cobre Sn, Trança de cobre nu 95%, Capa PE ou PVC Preto)

Certificado Anatel:

15076-21-02543

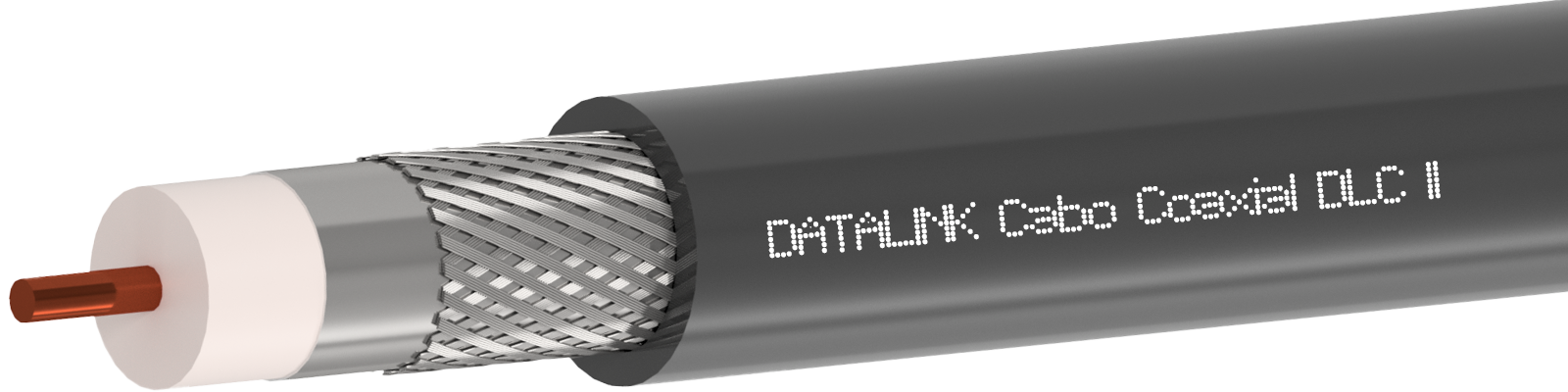

Cabo Coaxial DLC 11

Cabo Coaxial DLC11 75 ohms (CI de Cobre – Trança Cu-Sn 67% – Capa PE preta)

Certificado Anatel:

01245-05-02543

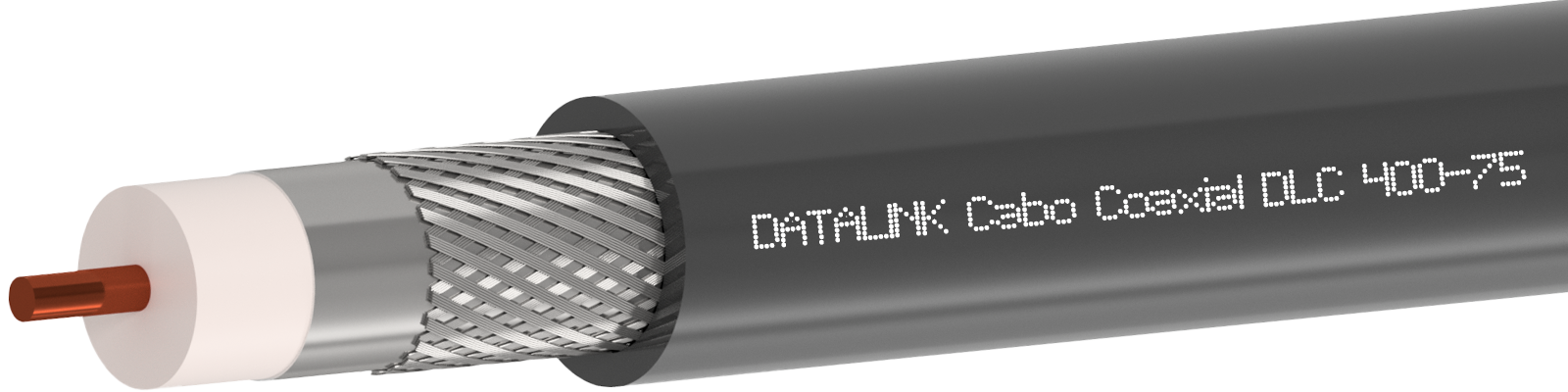

Cabo Coaxial DLC 400-75

Cabo Coaxial DLC400 75 ohms (CI de Cobre – Trança Cu-Sn 91% – Capa PE preta)

Certificado Anatel:

———————–

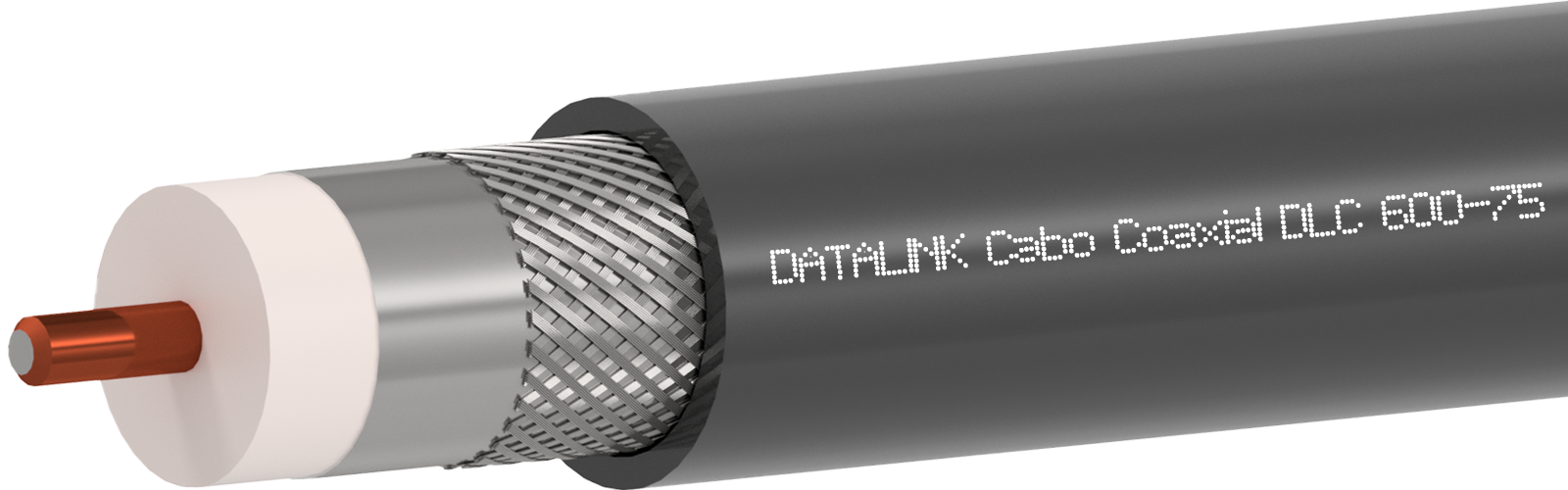

Cabo Coaxial DLC 600-75

Cabo Coaxial DLC600 75 ohms (CI de CCA – Trança: Cu-Sn 75% – Capa PE Preto)

Certificado Anatel:

———————–

SOLICITE UM ORÇAMENTO

(11) 5645-0904

 97967-0034

 vendas.datalink

Conheça outras linhas:

Cabo coaxial

cabo coaxial é um tipo de cabo usado para transmitir sinais. Este tipo de cabo é constituído por um fio de cobre condutor revestido por um material isolante e rodeado de uma blindagem.

Recebe o nome de coaxial pelo fato de que todos os seus elementos constituintes (núcleo interno, isolador, escudo exterior e cobertura) estão dispostos em camadas concêntricas de condutores e isolantes que compartilham o mesmo eixo (axis) geométrico.

Os principais conectores utilizados nesse tipo de cabo são o BNC e RCA entre outros conectores de áudio. Sistemas de circuito fechado de TV (CFTV) e TVs por assinatura a cabo também utilizam esse cabo para conectar câmeras e TVs ou o decodificador doméstico através de conector F. Isso é possível, pois este meio permite transmissões até frequências muito elevadas e também para longas distâncias.

Você pode encontrar cabos coaxais de diversas impedâncias mas as mais usadas são as de 50Ohms e 75Ohms.

Aplicações

A principal razão da sua utilização deve-se ao fato de poder reduzir os efeitos e sinais externos sobre os sinais a transmitir, por fenômenos de IEM (Interferência Electromagnética).

Os cabos coaxiais geralmente são usados em múltiplas aplicações desde áudio até as linhas de transmissão de frequências da ordem dos giga-hertz . A velocidade de transmissão é bastante elevada devido a tolerância aos ruídos graças à malha de proteção desses cabos.

Os cabos coaxiais são utilizados nas topologias físicas em barramento.

Os cabos coaxiais são usados em diferentes aplicações:

A malha metálica condutora é constituída por muitos condutores:

  • A malha é circular e metálica para criar uma gaiola de Faraday, isolando deste modo o condutor interior de interferências, o inverso também é verdadeiro, ou seja, frequências e dados que circulam pelo condutor não conseguem atingir o exterior pelo isolamento da malha e deste modo não interferindo em outros equipamentos.
  • A blindagem eletromagnética é feita pela malha exterior.
  • Quando as frequências em jogo são elevadas, como é o caso de transmissões de uma rede de computadores, a condução passa a ser superficial. Para aumentar a superfície de condução, a malha condutora é constituída por múltiplos condutores de secção reduzida e a área da superfície de condução é o somatório da superfície de cada um desses pequenos condutores. Diminui-se assim a resistência da malha condutora.

O cabo coaxial é dividido em dois tipos: cabo coaxial fino (thinnet) ou cabo coaxial 10Base2, e cabo coaxial grosso (thicknet) ou cabo coaxial 10Base5.

Vantagens

  • Apresenta melhor imunidade contra ruídos eletromagnéticos;
  • tem uma capacitância constante e baixa;
  • fuga eletromagnética mais baixa;
  • permitem altas taxas de transmissão de dados por distâncias; relativamente longas.

Desvantagens

  • Custo mais alto que o par trançado;
  • falhas na rede por mal contato nos conectores utilizados;
  • a rede pode inteira se acontecer um rompimento no cabo;
  • por ser mais rígido é mais difícil de manipular.

Utilização

  • Atualmente existe uma utilização para este tipo de cabos não muito falada que tem como uso de impressoras ímpares.
  • Foi utilizado até meados dos anos 90 em redes de computadores.
  • Ainda é usado em circuitos de CFTV.
  • Na norma DOCSIS3.1, pode ir até aos 10Gb/s com uma largura de banda de 200 MHz, normalmente usado por operadores de cabo dentro de cidades.



Fonte: https://pt.wikipedia.org/wiki/Cabo_coaxial
