Cabo coaxial LMR 195



Cabo coaxial Cabos coaxiais 50 Ohms RF Radiofrequência ondas de radiofrequência Sistemas de telefonia celular Telefonia estações de radio Telemetria Informática Internet Transmissores Receptores Radio TV Satélites Enlaces Telefonia rural Centrais de telecomunicações Telecom Centrais de telecom LMR 195

Os cabos coaxiais possuem diversas aplicações e entre elas estão à interligação de sinais de radiofrequências, sistemas de telefonia celular, estações de radio base, sinais de telemetria, informática, internet, transmissores e receptores de radio/TV, satélites, enlaces, telefonia rural e centrais de telecom.

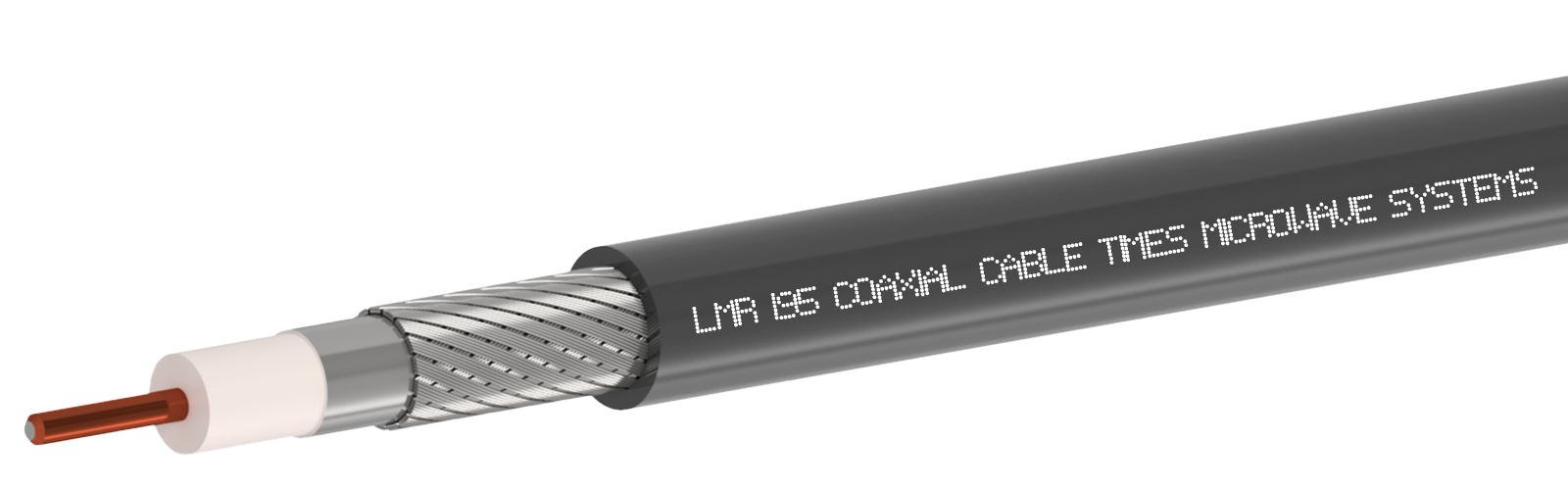

O cabo coaxial LMR 195 possui um condutor interno em cobre nu, isolamento dielétrico de polietileno expandido (PE), uma blindagem metálica composta por uma fita aluminizada e uma trança em cobre estanhado com cobertura de 96%, sobreposta por uma capa em PE. Essa construção é projetada para fornecer uma alta taxa de transferência de sinal, minimizando a perda de sinal e a interferência externa.

Em geral, cabos coaxiais de alta qualidade fabricados pela Datalink, como o LMR 195, são projetados para oferecer bom desempenho em suas aplicações de transmissão, garantindo uma transmissão de sinal estável e confiável.

Construção do cabo



Descrição



Material



Diâmetro (mm)

Condutor internoCobre nu0,94
DielétricoPE expanso2,79
Condutor externoFita aluminizada2,95
BlindagemCobre estanhado em trança (Cobertura 96%)3,53
CapaPE Preto4,95

Os cabos coaxiais de 50 Ohms são frequentemente utilizados em sistemas de comunicação de alta frequência, como em aplicações de rádio e TV, redes de computadores e em sistemas de telecomunicações.

A função principal dos cabos coaxiais de 50 Ohms é transmitir sinais de radiofrequência de um ponto a outro com o mínimo de perda de sinal e sem sofrer interferência de sinais externos. Ele é composto por um condutor interno, um isolamento dielétrico, uma malha de blindagem e uma cobertura externa.

O condutor interno é geralmente feito de cobre e transmite o sinal, enquanto o isolamento dielétrico protege o sinal de perdas eletromagnéticas. A malha de blindagem é feita de cobre trançado e protege o sinal de interferência externa, além de ser responsável pela dissipação de cargas elétricas indesejadas.

Cabo coaxial Cabos coaxiais 50 Ohms RF Radiofrequência ondas de radiofrequência Sistemas de telefonia celular Telefonia estações de radio Telemetria Informática Internet Transmissores Receptores Radio TV Satélites Enlaces Telefonia rural Centrais de telecomunicações Telecom Centrais de telecom LMR 195

A impedância de 50 Ohms é um valor importante na escolha desse tipo de cabo, pois é a impedância característica do cabo coaxial que permite uma transferência de energia eficiente entre as fontes e os receptores de sinais.

Além disso, a impedância de 50 Ohms é uma impedância padrão em muitos sistemas de comunicação, tornando o cabo coaxial de 50 Ohms, um tipo comum de cabo para muitas aplicações.

A Datalink tem uma experiência de décadas na produção de cabos coaxiais 50 Ohms, conheça nossa linha clicando no botão abaixo:
